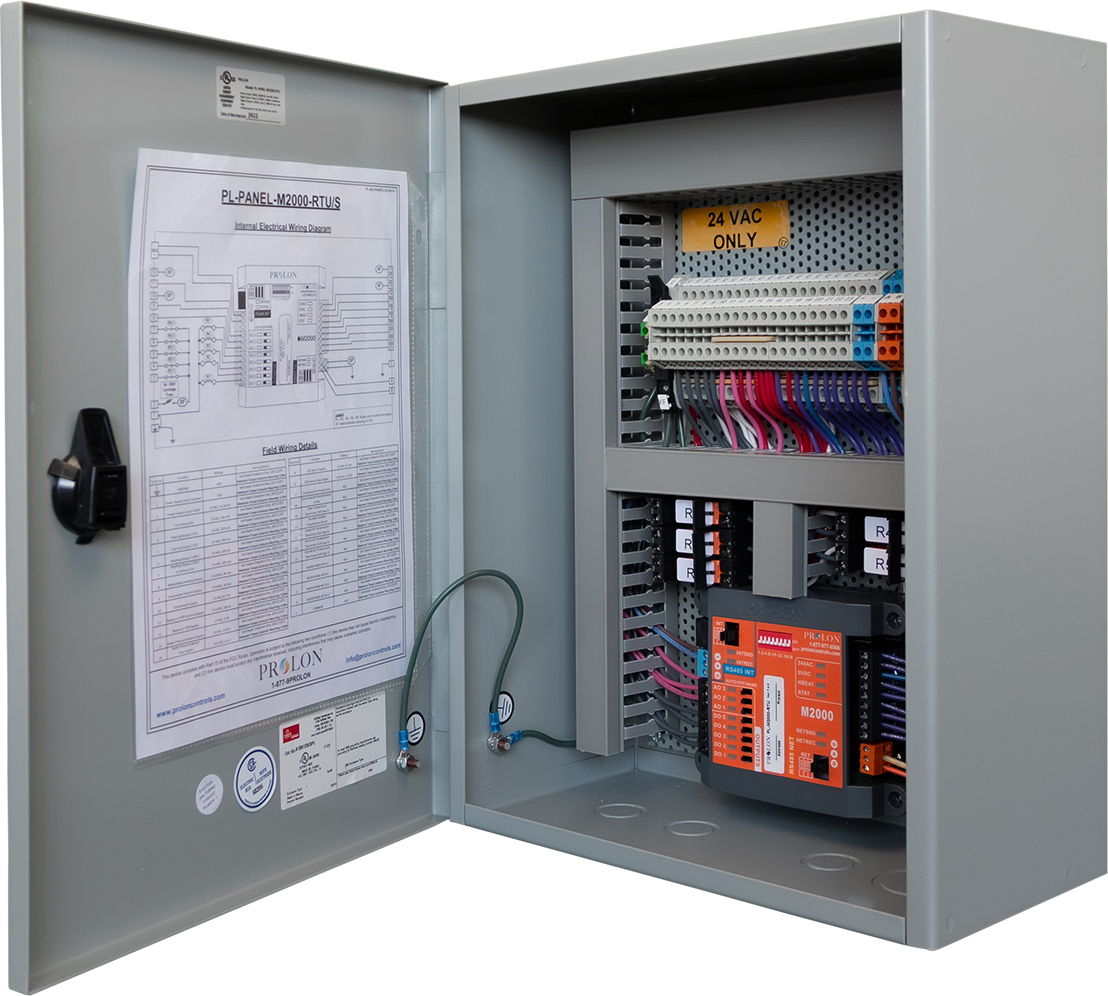

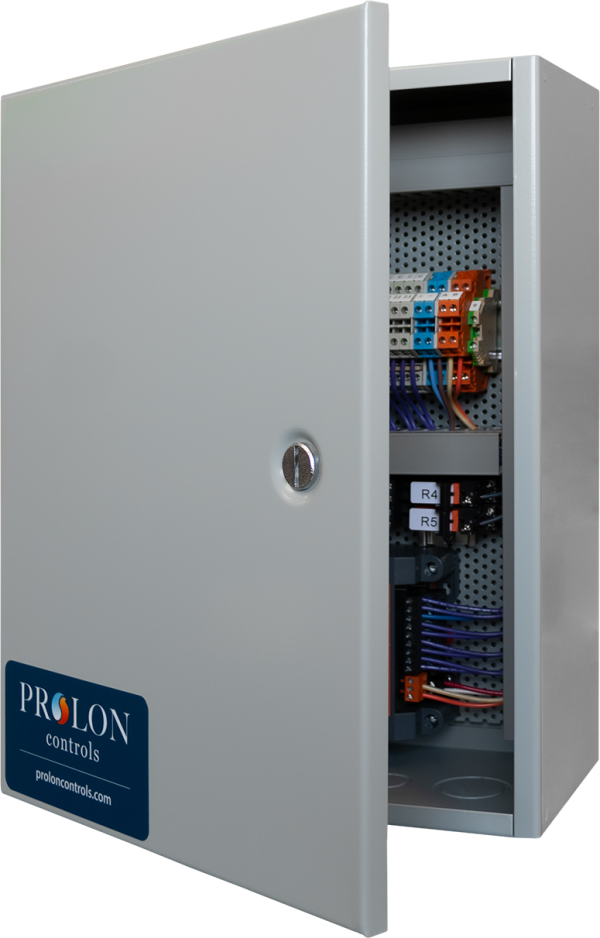

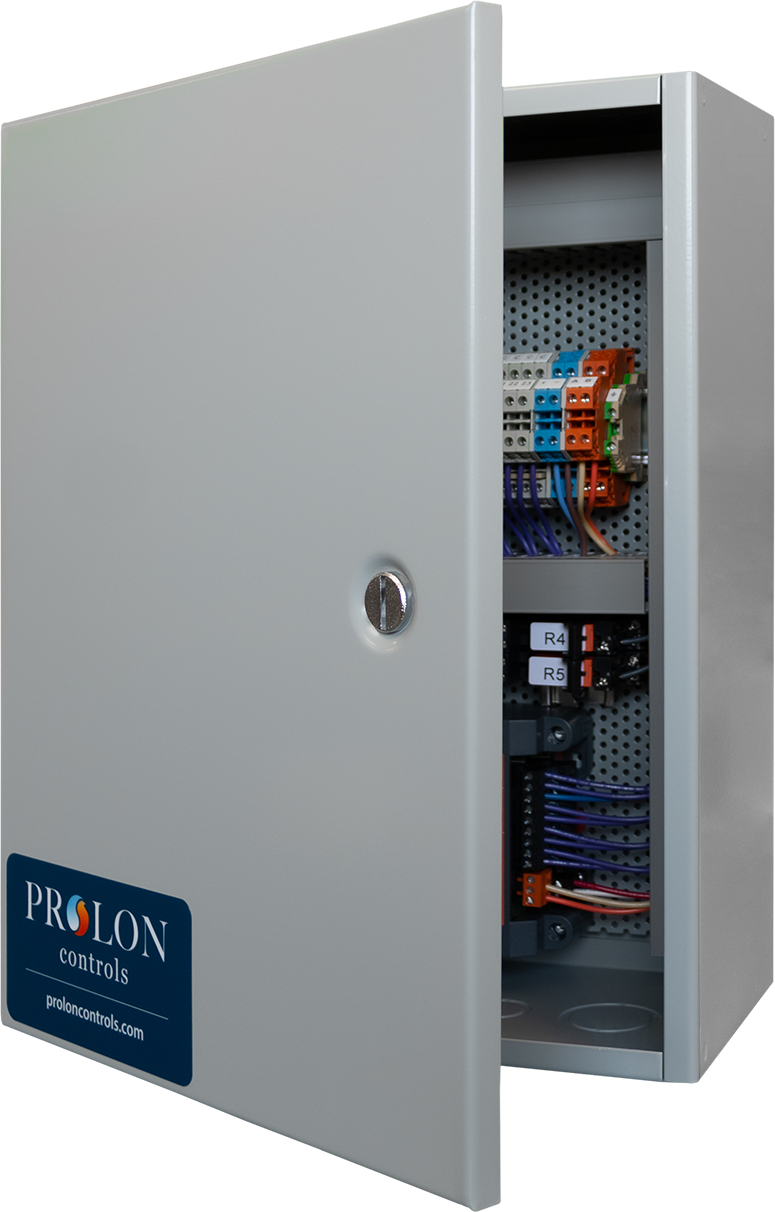

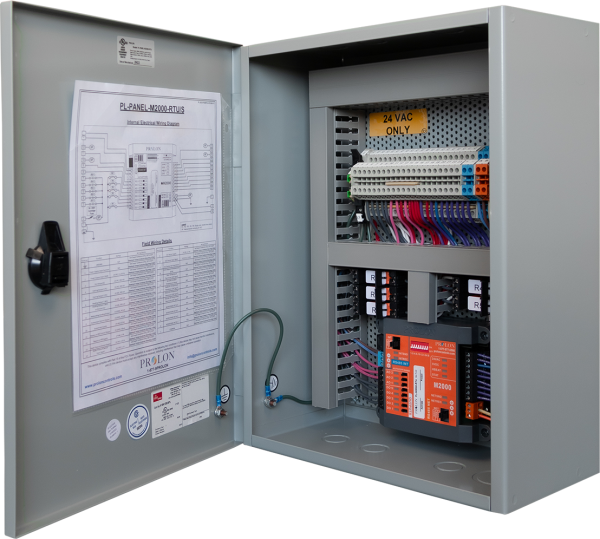

Panneau précâblé à simple régulateur
Prolon vous offre son panneau simple certifié UL précâblé en usine avec, au choix, un régulateur M2000 ou un C1050. Son format compact lui permet d’être installé dans des endroits restreints, et ce sur n’importe quel projet.
-
- Régulateur M2000 ou C1050 de votre choix intégré à un panneau NEMA 1
- Dimensions : 406mm (H) x 305mm (L) x 152mm (P) avec rondelles pré-perforées dans le haut et le bas du panneau
- Relais d’isolation (17A @ 277 VAC) sur chacune des sorties numériques
- Fusible Slo-Blow (3A @ 250 VAC), fusible additionnel inclus
- Borniers pour tous les branchements externes (alimentation 24VAC, entrées, sorties et communication)
- Schéma de câblage du panneau inclus
- Toutes les entrées et sorties sont testées en usine, afin de faciliter l’installation
- Le panneau et son contenu répondent à la norme UL508A
-
- Fiche Technique Panneau M2000
- Fiche Technique Panneau C1050
- Schéma de câblage M2000-BLR (anglais)
- Schéma de câblage M2000-CHL (anglais)
- Schéma de câblage M2000-FCU (anglais)
- Schéma de câblage M2000-FLX (anglais)
- Schéma de câblage M2000-HP (anglais)
- Schéma de câblage M2000-HYD (anglais)
- Schéma de câblage M2000-MUA (anglais)
- Schéma de câblage M2000-RTU
- Schéma de câblage C1050-FCU (anglais)
- Schéma de câblage C1050-FLX (anglais)
- Schéma de câblage C1050-HP (anglais)
- Schéma de câblage C1050-HU (anglais)
- Schéma de câblage C1050-RTU (anglais)
- Schéma de câblage C1050-RTUS (anglais)
-
Spécification
- Régulateur M2000 ou C1050 de votre choix intégré à un panneau NEMA 1
- Dimensions : 406mm (H) x 305mm (L) x 152mm (P) avec rondelles pré-perforées dans le haut et le bas du panneau
- Relais d’isolation (17A @ 277 VAC) sur chacune des sorties numériques
- Fusible Slo-Blow (3A @ 250 VAC), fusible additionnel inclus
- Borniers pour tous les branchements externes (alimentation 24VAC, entrées, sorties et communication)
- Schéma de câblage du panneau inclus
- Toutes les entrées et sorties sont testées en usine, afin de faciliter l’installation
- Le panneau et son contenu répondent à la norme UL508A
-
Documentation
- Fiche Technique Panneau M2000
- Fiche Technique Panneau C1050
- Schéma de câblage M2000-BLR (anglais)
- Schéma de câblage M2000-CHL (anglais)
- Schéma de câblage M2000-FCU (anglais)
- Schéma de câblage M2000-FLX (anglais)
- Schéma de câblage M2000-HP (anglais)
- Schéma de câblage M2000-HYD (anglais)
- Schéma de câblage M2000-MUA (anglais)
- Schéma de câblage M2000-RTU
- Schéma de câblage C1050-FCU (anglais)
- Schéma de câblage C1050-FLX (anglais)
- Schéma de câblage C1050-HP (anglais)
- Schéma de câblage C1050-HU (anglais)
- Schéma de câblage C1050-RTU (anglais)
- Schéma de câblage C1050-RTUS (anglais)
