Panneau maître précâblé

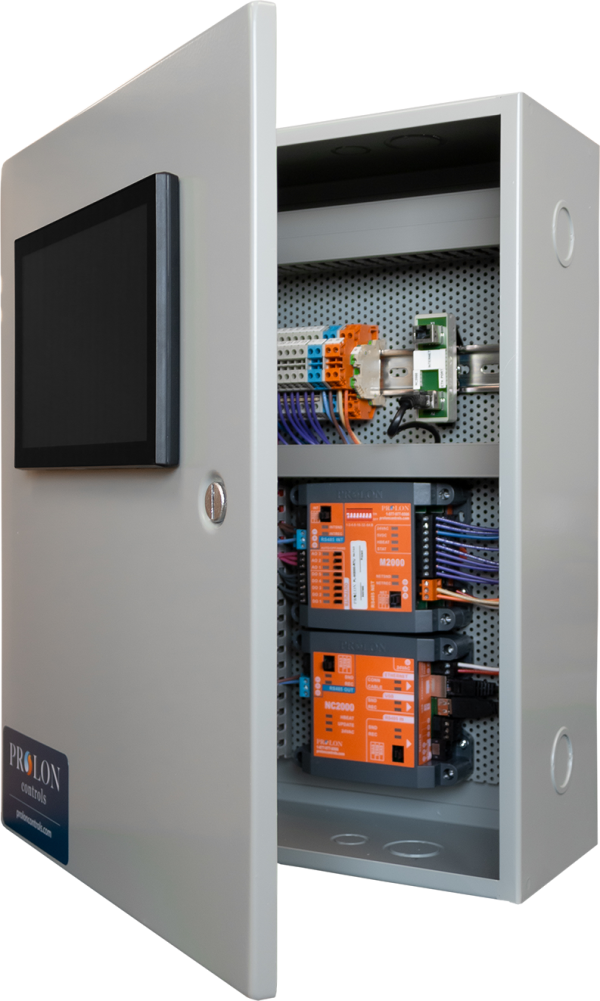

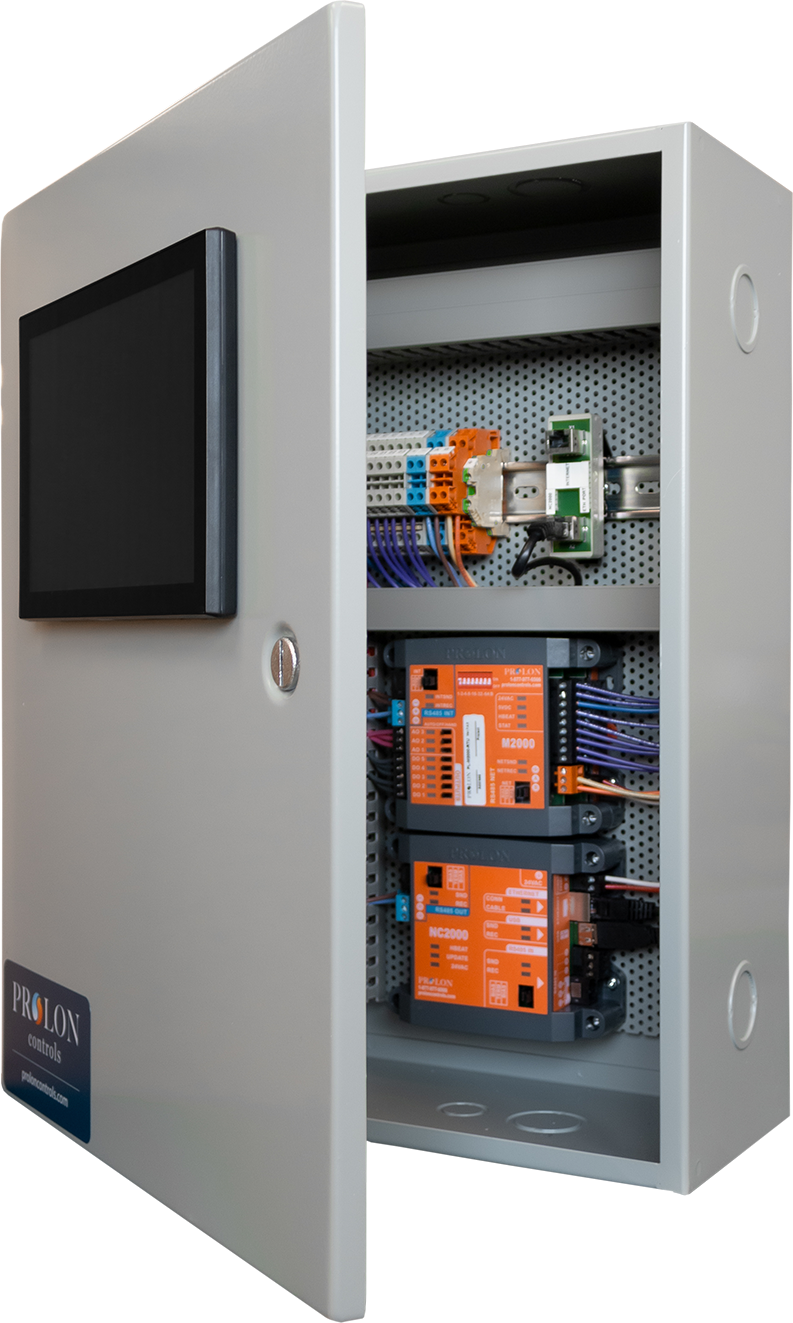

Le panneau maître Prolon combine ensemble un régulateur réseau NC2000 ainsi qu’un régulateur M2000 ou C1050, les deux étant installés et précâblés dans un unique panneau industriel avec, en option, un écran tactile graphique posé en façade. Un seul panneau maître vous permet de contrôler l’ensemble de votre système Prolon. L’utilisateur peut afficher tous les régulateurs du projet (avec graphiques), en surveiller toutes les variables et en modifier au besoin toutes les consignes et paramètres. Les fonctions de communication et accès à distance du NC2000 sont actives, même en présence de l’écran tactile local. Un système de mot de passe a été mis en place afin de limiter l’accès aux paramètres ou tout simplement pour verrouiller l’ensemble du projet.
-
- Inclus un régulateur NC2000 ainsi qu’un régulateur M2000 ou C1050, dans un panneau NEMA1
- Dimensions du panneau : 508mm (H) x 406mm (L) x 152mm (P) avec rondelles pré-perforées dans le haut et le bas du panneau
- Dimensions de l’écran : Tablette de 7’’, 8-core 1.2 GHz, écran IPS HD 1080p, 2 Go de mémoire vive
- Mot de passe pour restreindre ou verrouiller l’accès au projet
- Bloc d’alimentation 24 AC à 24 DC inclus
- Fusible Slo-Blow (3A @ 250 VAC), fusible additionnel inclus
- Borniers pour tous les branchements externes (alimentation 24VAC et communication)
- Schéma de câblage pour le panneau inclus
- Le panneau et son contenu répondent à la norme UL508A
-
- Fiche technique maître M2000
- Fiche technique maître C1050
- Schéma de câblage M2000-BLR (AN seulement)
- Schéma de câblage M2000-CHL (AN seulement)
- Schéma de câblage M2000-FLX (AN seulement)
- Schéma de câblage M2000-HP/S (AN seulement)
- Schéma de câblage M2000-MUA (AN seulement)
- Schéma de câblage M2000-RTU/S (AN seulement)
- Schéma de câblage C1050-FLX (AN seulement)
- Schéma de câblage C1050-HP (AN seulement)
- Schéma de câblage C1050-WLC (AN seulement)
-
Spécification
- Inclus un régulateur NC2000 ainsi qu’un régulateur M2000 ou C1050, dans un panneau NEMA1
- Dimensions du panneau : 508mm (H) x 406mm (L) x 152mm (P) avec rondelles pré-perforées dans le haut et le bas du panneau
- Dimensions de l’écran : Tablette de 7’’, 8-core 1.2 GHz, écran IPS HD 1080p, 2 Go de mémoire vive
- Mot de passe pour restreindre ou verrouiller l’accès au projet
- Bloc d’alimentation 24 AC à 24 DC inclus
- Fusible Slo-Blow (3A @ 250 VAC), fusible additionnel inclus
- Borniers pour tous les branchements externes (alimentation 24VAC et communication)
- Schéma de câblage pour le panneau inclus
- Le panneau et son contenu répondent à la norme UL508A
-
